電話程控交換機系統防雷設計方案

一、雷擊途徑的分析：

1、 雷電過電壓從電源線路引入：

■  程控交換機的電源一般都由市電供給，供電線路長，而且都分布在室外強磁場區，感應雷電過電壓機率大，加之線徑粗，電阻小，感應雷擊后電流大，破壞力強。

■  當高壓線感應雷擊或直擊雷擊中高壓線時，雷電過電壓通過變壓器耦合、傳遞進入低壓配電系統，并通過電纜線路進入室內設備，造成設備損壞。

2、 雷電過電壓從外線通訊線進入：

■  程控交換機外線通訊線路都由電信局引入，線路長達幾公里；且從電信接線盒至用戶端的通訊線暴露在室外，沒有任何的屏蔽措施，同樣會遭受電磁波的入侵而損壞。

3、 雷電過電壓從內線通訊線進入：

■  程控交換機的內線電話線路數量眾多，部線錯綜復雜，有些線路甚至跨樓、架空鋪設，當其中一條線路感應雷擊后，都會反竄進入程控交換機，使得程控交換機被雷擊機率成倍增加，所以必須對內線信號線路也進行防雷保護。

4、 雷電反擊：

■  當建筑物遭受直擊雷時，在入地點20m半徑范圍內的地電位會因雷電流而抬高，在此范圍內的電源安全地線或程控交換機接地線也同時抬高，并通過程控交換機向電源線路、內線電話線路、外線電話線路進行泄流，造成程控交換機損壞。

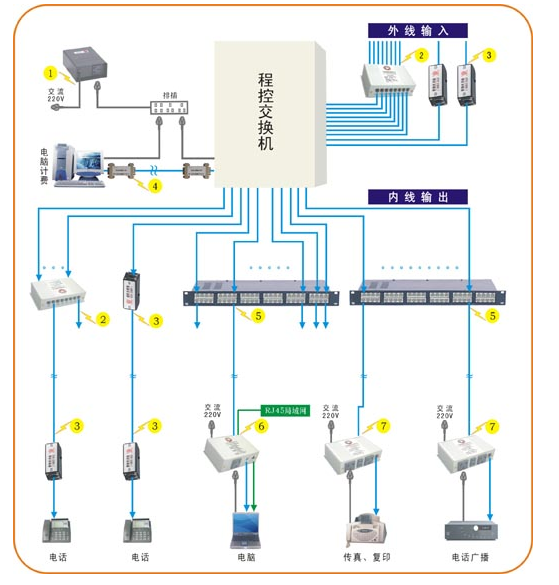

二、程控交換機防雷器的選擇：

1、電源防雷器的選擇

■  程控交換機電源防雷應按照GB 50343-2004《建筑物電子信息系統防雷技術規范》，GB 50057-94（2000版）《建筑物防雷設計規范》的相關條文執行，一般不少于三級電源防雷；對小型程控交換機電源的防雷保護，可根據實際情況考慮安裝防雷器的級數。

■  在LPZOB與LPZ1區交界處，即程控交換機大樓總配電箱處，根據供電模式選用單相或三相SPD，并根據當?shù)氐睦妆┤�、建筑物的地理位置、周圍環境、電源線路進線狀況等因素選擇SPD的標稱放電電流，其標稱放電電流一般不小于60KA，對環境較差的可選用80～100KA標稱放電電流的防雷器，可選型號有：三相并聯交流電源防雷箱：SLK-388P-100 、SLK-388P-80、SLK-388P-60，標稱通流容量分別為100KA、80KA、60KA；單相凱文連接交流電源防雷箱：SLK-322P-100 、SLK-322P-80、SLK-322P-60，標稱通流容量分別為100KA、80KA、60KA；或電源防雷模塊：SLK-60B/3+NPE三相60KA防雷模塊或SLK-60B/2單相60KA防雷模塊等，作為總電源的一級防雷保護。

■  在LPZ1與LPZ2區交界處，即在樓層電源配電箱或程控交換機機房電源配電箱處、UPS之前分別安裝電源防雷器，根據供電方式選用三相電源防雷器或單相電源防雷器，其標稱放電電流不小于20KA，一般選用標稱放電電流為40KA的SPD，可選型號有：三相并聯交流電源防雷箱：SLK-388P-40 、SLK-388P-20、標稱通流容量分別為40KA、20KA；單相凱文連接交流電源防雷箱：SLK-322P-40 、SLK-322P-20，標稱通流容量分別為40KA、20KA；或電源防雷模塊：SLK-40B/3+NPE三相40KA防雷模塊或SLK-40B/1+NPE單相40KA防雷模塊和SLK-20C/3+NPE三相20KA防雷模塊或SLK-20C/1+NPE單相20KA防雷模塊等，作為分電源的二級防雷保護。

■  在程控交換機電源處、傳真機電源處、電腦計費、電話廣播等電源處，應采用就近安裝SPD的原則，其SPD離設備的距離應小于10m，SPD的標稱放電電流不應小于5KA，一般選用標稱放電電流為10KA的SPD，可選型號有：SLK-22KB、SLK-22KB/FP、SLK-22KB/T24通訊組合式防雷器，或SLK-322M單相電源防雷器，其標稱放電電流均為10KA，最大放電電流為22KA，其電壓保護水平均小于1KV，作為設備電源第三級精細防雷保護。

2、通訊信號防雷器的選擇

■  根據YD/T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》第五部分：SPD 的選擇；第5.3條：信號線用SPD；第5.5條：計算機、控制終端、監控系統的網絡信號線用SPD的要求，對于通信線路的防護，需對設備進線纜線使用8/20μs波形、通流容量≥3KA的信號電涌保護器將數千伏的線路感應雷擊過電壓限制到設備允許值。

■  根據程控交換機的內線及外線通訊信號線的數量及接口類型、電話分機的種類選擇相應通訊防雷器的型號及數量，可選信號有：SLK-22KB-1單口通訊信號防雷器、SLK-22KB/T8 八路通訊信號組合防雷器、SLK-22KB單路通訊信號與220V交流電源組合防雷器、SLK-22KB/T24二十四路通訊信號與220V交流電源組合防雷器等。

■  有電腦計費的計算機與程控交換機相連接的COM口兩端，應安裝串口信號防雷器，防止傳遞雷電過電壓，可選型號有：SLK-DB09-12V、SLK-DB25-12V。

三、安裝注意事項：

1、電源防雷器與通訊信號防雷器應就近設備安裝，距離不宜大于10m。

2、程控交換機的接地端口必須與電源防雷器接地端口、通訊信號防雷器接地端口進行等電位連接，并安全入地，防雷接地電阻宜≤4歐姆。

3、安裝時，防雷器的Lin端接線路輸入，Lout端連接所保護的設備，切勿接反。嚴禁將電話線與大樓避雷帶進行綁扎或近距離平行鋪設，這樣很容易感應二次雷擊或?qū)⒅睋衾滓腚娫捦ㄓ嵪到y(tǒng)，戶外布線時應盡量走金屬管屏蔽，并將金屬管接地。
