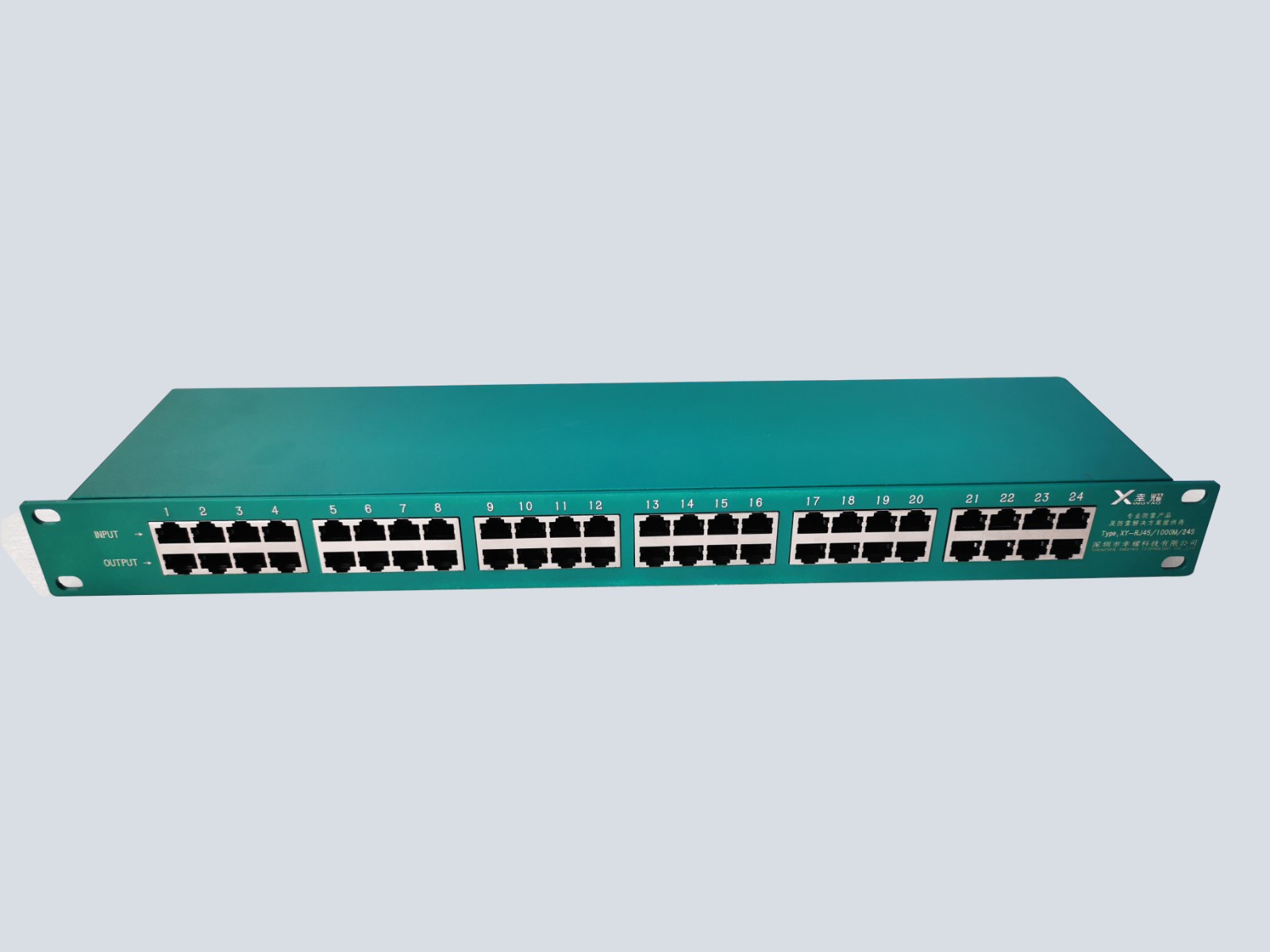

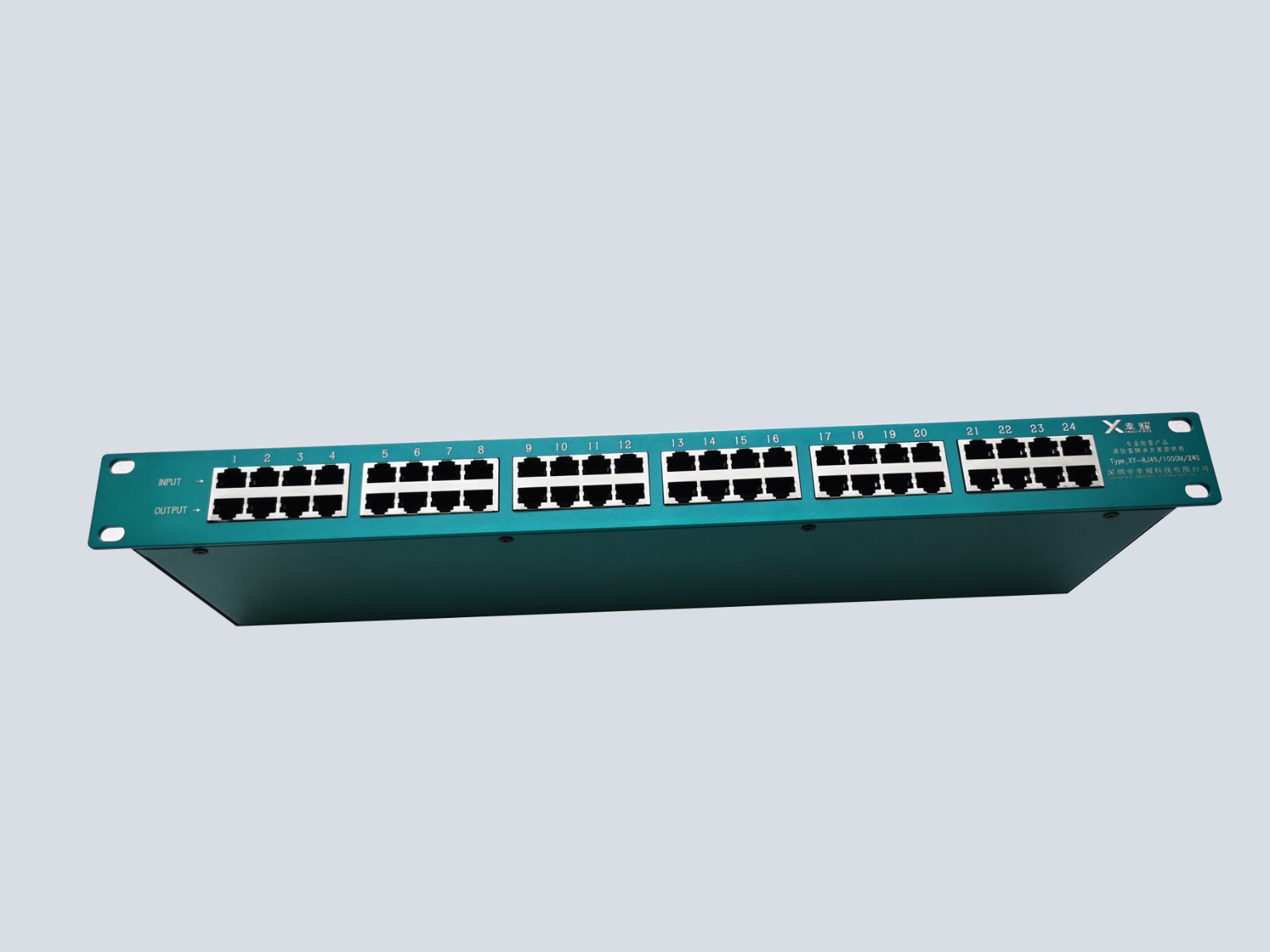

24路機架式網絡防雷器(網絡交換機防雷器)XY-RJ45/100M-24（16）

產品分類：網絡信號防雷器

訂購熱線：15889457601

產品詳情

產品應用：
幸耀（XINGYAO） 16路/24路機架式網絡防雷器(網絡交換機防雷器、100M網絡電涌保護器)依據 IEC61000-4-5及 ITU-TK20&K21標準設計，采用優質、高泄放能力的電涌保護器件和低電容、超快速恢復二極管矩陣結構，為數據線提供高能粗級保護和低能量的精細保護，該產品用于LPZ2- LPZ3分區界面的RJ45網線接口上，可廣泛應用于辦公和工業場所網絡綜合布線及類似用途的數據通訊系統中，保護五類、六類布線系統的100M SWITCH、 HUB、ROUTER等網絡設備。
產品特點：
1、100M傳輸速度，適用于100M網線。
2、采用多級保護電路，殘壓水平低。
3、插損小，響應時間快。
4、通流容量大，限制電壓精確。
5、粗、精細全保護，結構嚴謹。
6、SPD PCB采用微帶設計，隔離好，線擾低。
7、標準19英寸安裝；安裝、使用方便，無須特別維護。
8、性能穩定，工作可靠；
技術參數：

名稱	機架式網絡信號防雷器
保護線路數	24路	16路
型號	XY-RJ45/100M-24	XY-RJ45/100M-16
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
標稱電壓Un	6V
最大持續工作電壓Uc	10V
額定電流IL	500mA
C2總標稱放電電流In( 8/20μs ) L-PG	5kA
C2線-地間最大放電電流Imax( 8/20μs ) L-PG	10kA
C2 IN時電壓保護水平UpL-L	≤30V
C2 IN時電壓保護水平UpL-PG	≤350V
插入損耗 Ae	≤0.2dB
最大傳輸速率 Vs	100MHz
響應時間 tA	≤1ns
保護芯線	1/2、3/6、4/5、7/8
保護等級	IP 20
輸入/輸出接口	RJ45
安裝方式	串聯,19”機架式安裝
外形尺寸	482×108×45mm
外殼材料	屏蔽金屬板
工作溫區T	溫度-25—+80℃；濕度≤95%（25-30℃）
測試標準	IEC61643-21
測試依據	GB18802.1、IEC61643-1

安裝指導：
1、網絡防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反。
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。

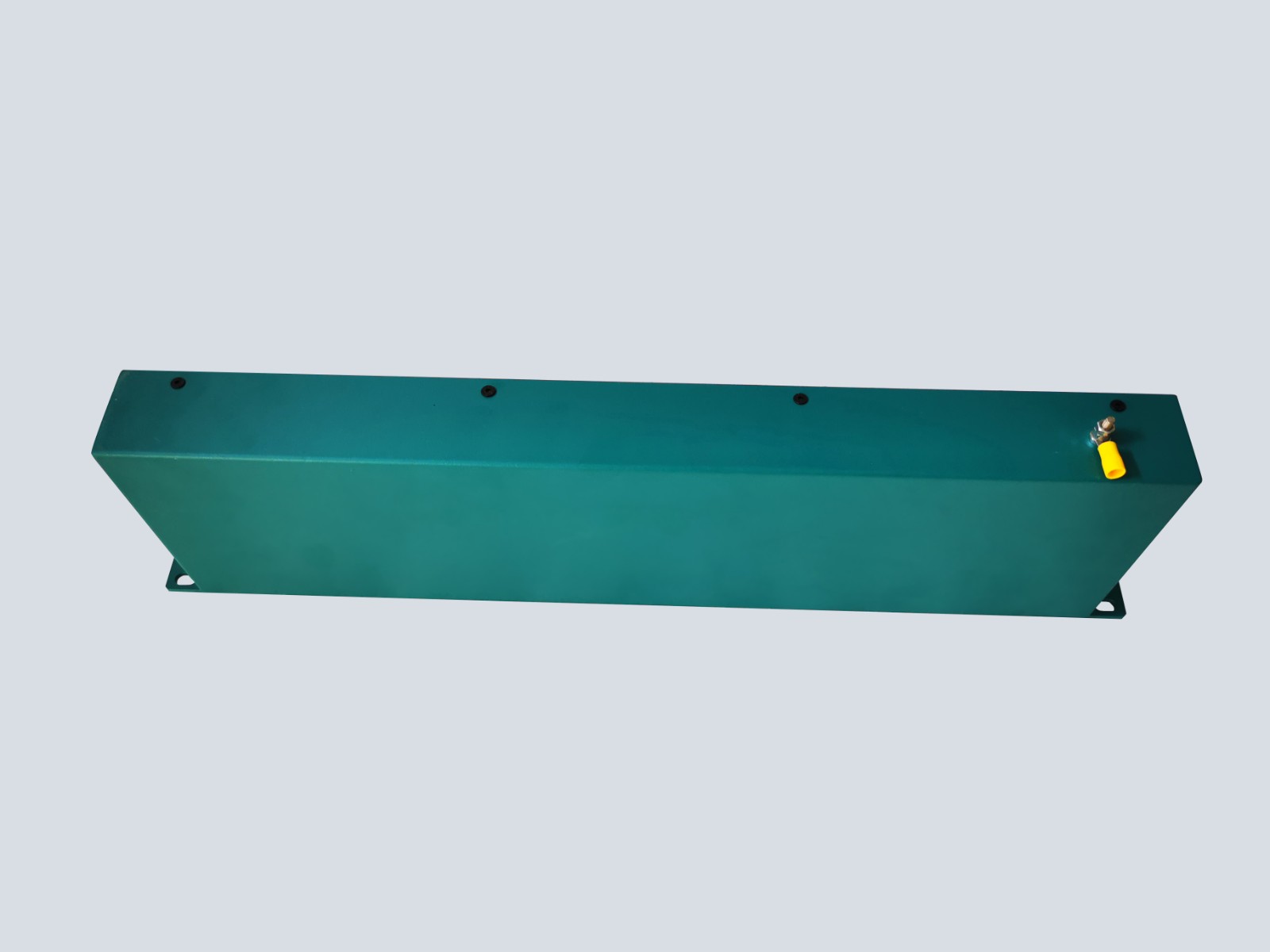

5、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
