接地說明：
　 接地系統質量好壞在很大程度上決定于施工質量的優劣，因此掌握正確的施工方法和工藝質量要求是很必要的。接地工程施工通常應遵循以下一些基本原則：
（1） 在有效長度范圍內，盡可能選擇在土壤電阻率小的地方埋設接地體。
（2） 接地體的埋設地點應遠離熱源。
（3） 接地體的埋設地點應盡量避開有強腐蝕性物質的地方。
（4） 接地體的埋設地點應盡量遠離人們經?；顒?dòng)的地方，否則應采取措施防止跨步電壓危害。
（5） 根據工程實際需要，方型接地模塊一般用于水平埋設，圓型模塊一般用于垂直埋設，或以其他任何適合地形條件的形式埋設。
（6） 接地體的埋設深度應不小于0.8米，條件許可的情況下宜適當深埋。
（7） 垂直接地體的埋設間距宜5米以上，水平接地體的埋設間距宜5～10米。
（8） 須采用同種耐腐蝕金屬材料，以焊接方式確保接地系統埋地部分電氣連接牢固可靠。應采用搭接焊，搭接長度不得小于扁鋼寬度的兩倍或圓鋼直徑的6倍，且應多邊焊接。建議焊縫長度不小于100mm。不得有虛焊、漏焊。
（9） 須仔細清除焊渣，并在焊接部位涂覆瀝青或其他防腐材料，作好防腐處理。
（10） 以原土或細粘土回填，至少應保證接地體周?chē)?0～50cm細土，并適量灑水充分落實。

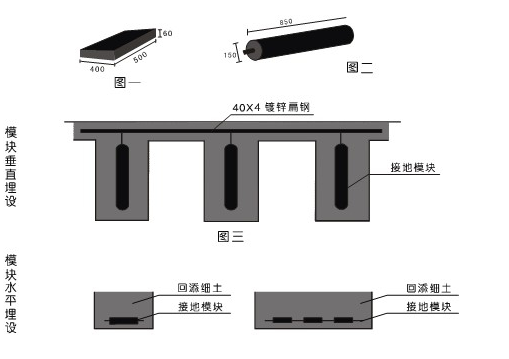

　　 圖例：
